Таймер с недельным / суточным циклом РВЦ-03-2

Таймер с недельным / суточным циклом РВЦ-03-2

Реле времени циклическое трехцепное РВЦ-03-2 предназначено для включения и отключения различных бытовых, промышленных приборов по определенной, предварительно установленной программе в реальном масштабе времени.

  • Три независимых канала (3 реле) управления подключенными приборами.
  • Уставки вводятся в реальном масштабе времени.
  • Индикация текущего времени в том числе и при температуре до минус 20 °С.
  • Сохранение памяти программ при отключении реле от напряжения питания.
  • Универсальное питание (2 исполнения).
  • Еженедельное повторение запрограммированных включенийи выключений с указанием времени срабатывания, дня недели и номера канала; возможность задания ежедневного цикла срабатываний, по заданным дням, только по рабочим (либо выходным) дням.

Технические характеристики

Питание
Номинальное напряжение питания (по диапазонам):
постоянного и переменного тока частоты 50 Гц
AC/DC 24-42
AC/DC 110-240
Потребляемая мощность, не более 5 ВА (5 Вт)
Погрешность хода в сутки, не более ± 4 с
Запас хода часов, не менее 150 ч
Выход
Максимальное количество уставок реле 60
Число независимых цепей управления 3
Количество контактов реле 3 переключающих
Длительно допустимая сила тока контактов 8 А
Максимальная коммутируемая мощность выходных контактов
активной нагрузки
2000 Вт
(ACI - 8А/250В)
Диапазон рабочих температур -20...+55 °С
Степень защиты таймера / клеммника IP40 / IP10
Масса, не более 0,3 кг

РВЦ-03-2 - алгоритм программирования уставок
Алгоритм программирования уставок

Соответствие типоисполнений РВЦ-03-2

ТипоисполнениеГрафик функцииРезерв ходаДискретность
установки времени
РВЦ-03-21 1 150
часов
1 мин
РВЦ-03-22 2 1 сек
РВЦ-03-23 1 нет 1 мин
РВЦ-03-24 2 1 сек

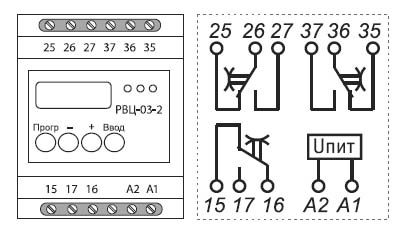

РВЦ-03-2 - схема подключения
Схема подключения РВЦ-03-2

При заказе необходимо указать: типоисполнение и диапазон напряжение питания.
Пример заказа: «РВЦ-03-2, 110-240В»
