РС-237М/055

РС-237М/055

Полупроводниковый нуль-индикатор со встроенным блоком питания РС-237М/055

Основные достоинства реле РС-237М/055:

  • РС-237М/055 устанавливается на штатное место вместо МЭР и не требует дополнительного монтажа кроме подключения проводов питания к клеммам оперативного напряжения;

  • РС-237М/055 выполнено на микроэлектронной элементной базе, поэтому в отличие от реле (МЭР) типа М237/055 обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация и залипание контактов;

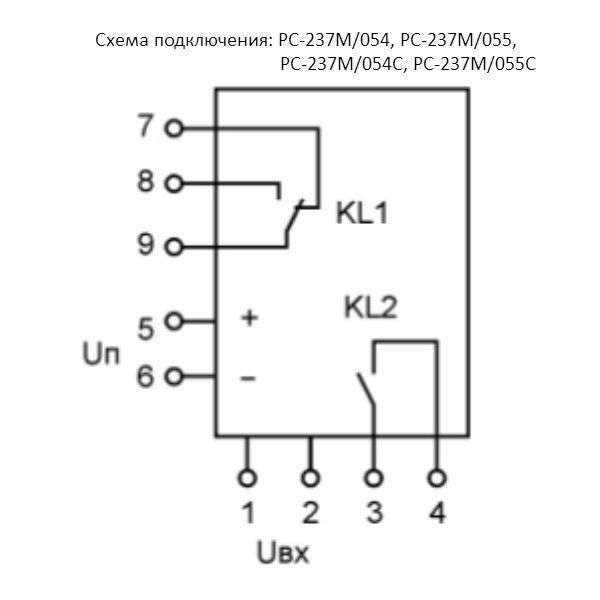

  • Реле РС-237М/055 имеет один замыкающий контакт, срабатывающий при превышении входным сигналом параметра срабатывания, и один переключающий контакт для сигнализации исправности блока питания, срабатывающий при подаче напряжения питания;

  • Установочные размеры РС-237М/055 соответствуют размерам снятого с производства МЭР.

    Условия эксплуатации:

    • Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69;
    • Высота над уровнем моря не более 2 000 м;

    • Верхнее значение относительной влажности — не более 80% при 25°C для вида климатического исполнения УХЛ4;

    • Группа условий эксплуатации реле в части воздействия механических факторов внешней среды М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузка в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и диапазоне частот от 15 до 100 Гц с максимальным ускорением 1g;

    • Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры в недопустимых пределах, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы (атмосферы типа II по ГОСТ 1515-69);

    • Степень защиты реле — IP00, выводов реле — IP00 по ГОСТ 14254-96.

      Таблица 1. Основные параметры реле РС-237М/055

       №

      Наименование параметра

      Значение

      1

         Напряжения питания номинальное

      220 В

      2

         Рабочее напряжение питания

      88...242 В

      3

         Напряжение срабатывания

      150 мВ

      4

         Коэффициент возврата реле

      0,5...0,7

      5

         Основная погрешность напряжения срабатывания реле, не более

      +\- 20%

      6

         Относительная дополнительная погрешность напряжения срабатывания реле при изменении температуры окружающего воздуха в рабочем диапазоне, не более

      +/- 10%

      7

         Время срабатывания реле при подаче скачком входного напряжения от 0 до +1,0 В, не более

      0,03 с

      8

         Выходные цепи выдерживают длительно без повреждения ток

      0,01 А

      9

         Мощность, потребляемая реле при номинальном напряжении питания в сработанном состоянии, не более

      2 Вт

      10

         Механическая износостойкость

      100 000 цикл

      11

         Коммутационная износостойкость с нагрузкой на контактах

      12 500 цикл

      12

         Интервал рабочих температур

      От -20°C до +50°C

      13

         Тип выходного контакта

      Замыкающий

      14

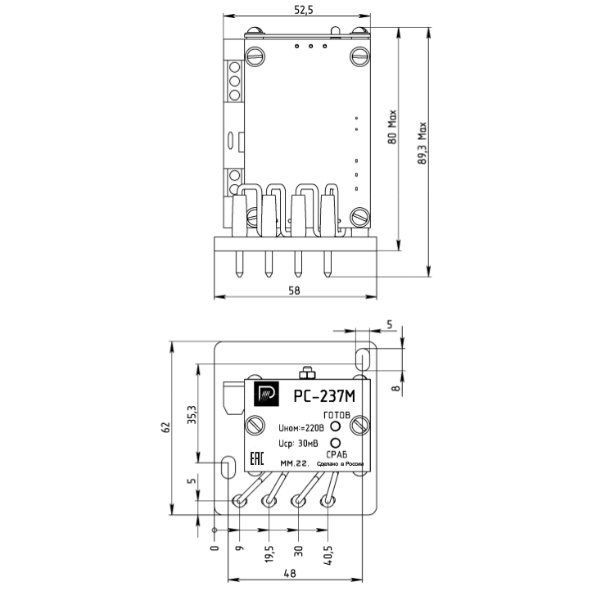

         Габариты

      89,3 х 62 х 58 мм

      15

         Масса, не более

      0,2 кг
