Реле максимального тока РСТ-40
Основные достоинства реле РСТ-40
-
Не требуется оперативное питание (!) – питается от входного тока, вследствие чего обладает высокой помехоустойчивостью, и может применяться вместо реле РТ40, РТ140, РСТ 11, 12, 13, 14, 11М и др.;
-
Реле выполнено на микроэлектронной элементной базе, поэтому в отличие от электромеханических реле обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация контактов (как у реле переменного тока);
-
Подготовка реле требует всего одной операции по настройке тока срабатывания.
Условия эксплуатации реле РСТ-40
-
Реле изготавливаются в климатическом исполнении УХЛ категории размещения «4» по ГОСТ 15150-69 для России и поставок на экспорт в страны с умеренным климатом;
-
Высота над уровнем моря не более 2000 м;
-
Верхнее рабочее и предельное значение температуры окружающего воздуха плюс 55С; нижнее рабочее и предельное значение температуры окружающего воздуха минус 40С (без выпадения росы и инея);
-
Верхнее значение относительной влажности не более 80% при 25С для вида климатического исполнения УХЛ4;
-
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
-
Величины механических воздействий не должны превышать: вибрационные нагрузки с максимальным ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц; многократные удары с длительностью удара от 2 до 20 мс и ускорением до 3g.
Таблица 1. Исполнение реле по току срабатывания
|
Обозначение максимальной уставки по току |
Диапазон уставок по току, А |

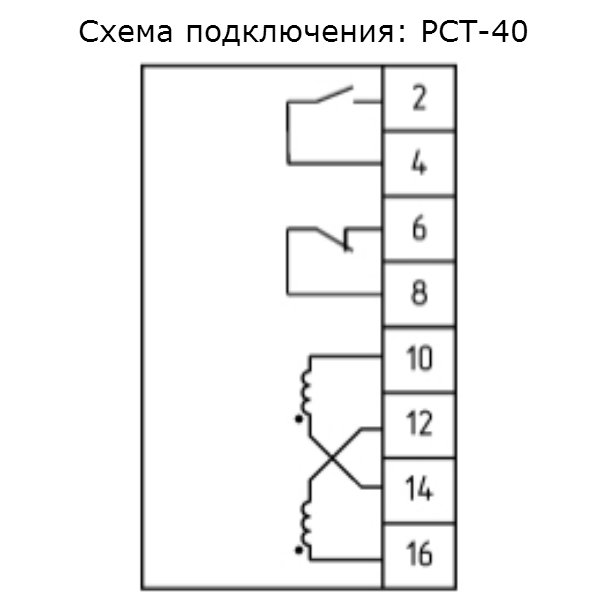

Соединение обмоток |
Потребляемая мощность при токе минимальной уставки, не более, ВА |
|||
|
Последовательное |
Параллельное |
|||||
|
Ток срабатывания, А |
Номинальный ток, А |
Ток срабатывания, А |
Номинальный ток, А |
|||
|
0,6 |
0,15— 0,6 |
0,15 — 0,3 |
0,3 |
0,3 — 0,6 |
0,6 |
2 |
|
02 |
0,5 — 2 |
0,5 — 1 |
1 |
1 — 2 |
2 |
2 |
|
06 |
1,5 — 6 |
1,5 — 3 |
3 |
3 — 6 |
6 |
2 |
|
10 |
2,5 — 10 |
2,5 — 5 |
5 |
5 — 10 |
10 |
2 |
|
20 |
5 — 20 |
5 — 10 |
10 |
10 — 20 |
16 |
2 |
|
60 |
15 — 60 |
15 — 30 |
16 |
30 — 60 |
16 |
3 |
|
100 |
25 — 100 |
25 — 50 |
16 |
50 — 100 |
16 |
5,5 |
|
200 |
50 — 200 |
50 — 100 |
16 |
100 - 200 |
16 |
10 |
Таблица 2. Технические характеристики реле РСТ-40
|
№ |
Наименование параметра |
Значение |
|
1 |
Коэффициент возврата реле, не менее |
0,9 |
|
2 |
Время замыкания замыкающего контакта, не более |
0,05 с при токе 1,2 Iср. 0,02 с при токе 3 Iср. |
|
3 |
Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания до нуля, не более |
0,06 с |
|
4 |
Исполнения выходных контактов |
1з1р (по отдельному заказу возможны исполнения: 2з, 2р, 1п, 1п с усиленными контактами) |
|
5 |
Реле выдерживают без повреждений ток |
Длительно — 1,1Iном в течение 1 с — 10Iном |
|
6 |
Средняя наработка на отказ реле, не менее |
12 500 цикл |
|
7 |
Средний ресурс, не менее |
100 000 цикл ВО |
|
8 |

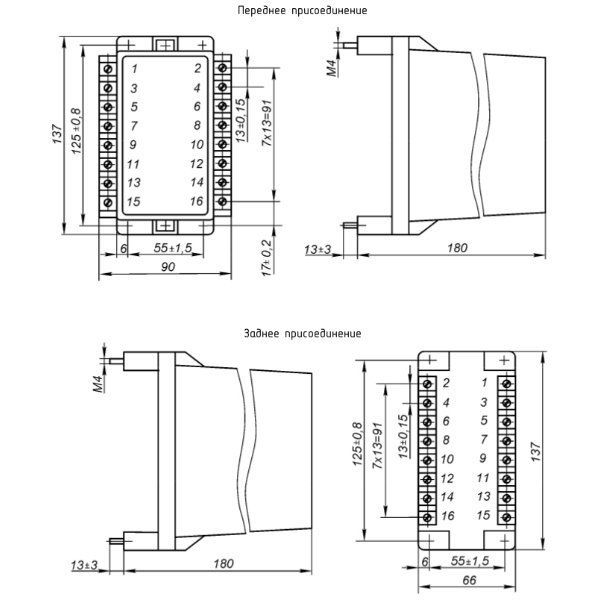

Габариты, mах |
137 х 90 х 180 мм |
|
9 |
Масса, не более |
1,5 кг |
