Реле ВЛ-81М является полным аналогом реле ВЛ-81. Выполнено на современной элементной базе, имеет более высокую точность отсчета выдержек времени, более широкий диапазон питающих напряжений и рабочих температур.

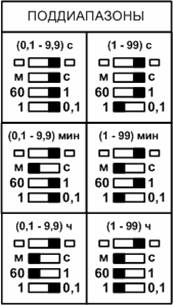

ВЛ-81М имеет три независимые цепи, в каждой из которых может устанавливаться требуемая уставка времени в пределах одного поддиапазона, установленного с помощью переключателя на лицевой панели реле (рисунок 1).

При подаче напряжения питания начинается отсчет времени во всех трех цепях. После окончания отсчета выдержки времени в какой-либо цепи, происходит срабатывание соответствующего выходного реле и зажигание соответствующего индикаторного светодиода (рисунок 2). По завершении отсчета выдержек времени во всех трех цепях, реле находится в ждущем режиме до следующего цикла отключения / подачи напряжения питания.

Особенности

• Широкий диапазон времени срабатывания, 99-кратная дискретная регулировка в одном поддиапазоне.
• Широкий диапазон напряжений питания (всего два исполнения).
• Индикация наличия напряжения питания (зеленый светодиодный индикатор).
• Индикация состояния выходных реле (три красных светодиодных индикатора).
• Высокая точность времени срабатывания в диапазоне рабочих температур.
• Высокая коммутационная способность контактов.
• Установка на плоскость или на рейку DIN-35.
• 1 переключающий контакт в каждой цепи.
• Реле не требует регулировки, подстройки и других регламентных работ.

Технические характеристики

1. Диапазон выдержек времени (в одном исполнении):
        0,1 с‑99 ч с поддиапазонами (0,1‑9,9 с; 1‑99 с; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 ч; 1‑99 ч).
2. Дополнительная погрешность от изменения температуры - не более 0,1 % на 1°С.
3. Напряжение питания, В (по исполнениям):
        - ДС/АС (88 – 264 В) постоянного, выпрямленного и переменного тока 50 Гц,
        - ДС/АС (18 - 100 В) постоянного, выпрямленного и переменного тока 50 Гц.
4. Диапазон рабочих температур от минус 40 до плюс 55°С, относительная влажность воздуха 93 % при температуре 25°С.
5. Диапазон коммутируемых напряжений:
        - постоянного тока (ДС): 12–250 В,
        - переменного тока (АС): 12–400 В.
6. Коммутируемая мощность:
        - постоянном токе для режимов ДС-11, Вт ... 30
        - на переменном токе для режима АС-22, В•А ... 400
7. Потребляемая мощность, В•А (Вт), не более 5

Технические характеристики

Конструктивно реле выполнено в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт. Конструкция корпуса обеспечивает установку реле на рейку DIN-35.

На передней панели имеются декадные переключатели для выставления уставок (по два для каждой цепи), микропереключатели поддиапазонов и светодиодные индикаторы: один зеленого цвета для контроля наличия напряжения питания, три красного – состояния выходных реле.

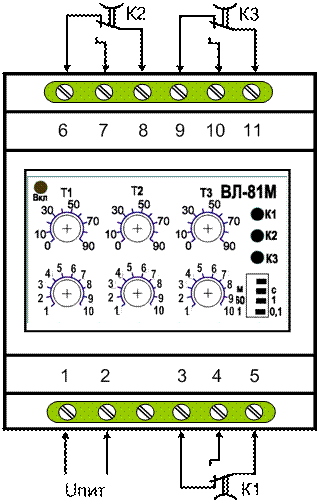

Внешний вид и схема подключения реле приведены на рисунке 3.

Степень защиты реле:
     - оболочкой – IP30;
     - клеммной колодки – IP20.
Габаритные размеры, не более 70х90х65 мм.
Масса реле, не более 0,5 кг.
